“礦用分布式激光火情監測系統”側記

一張圖，看穿井下火情

火災，是煤礦“一通三防”中的重點防范對象之一，也是威脅煤礦安全生產的重大災害。它藏在采空區的深處，躲在密閉區的角落，甚至潛伏在皮帶的滾軸上。你看不見它，它卻在悄悄升溫、氧化、積聚能量。等到濃煙冒出來、傳感器報警響起，留給井下礦工兄弟的時間，往往只剩下幾分鐘。

過去，煤礦火災怎么預防？

靠巡檢員拿著儀器，一步一步走，一個點一個點測參數；靠監控室里幾十塊屏幕，跳動著氣體濃度、溫度、壓差……數據密密麻麻，卻像孤島一樣各自為政。調度員要在海量數字里找出火情的蛛絲馬跡，既靠經驗，也靠運氣。

一旦判斷失誤——要么漏報，釀成大禍；要么誤報，心驚肉跳。

這不是技術不夠，而是“看見”太難了。

如今，這個難題有了新的答案。

2025年，國家應急管理部發布新版《煤礦安全規程》和《煤礦防滅火技術規范》，均明確要求開采容易自燃和自燃煤層的礦井，須開展自然發火監測工作，建立自然發火監測系統。政策要求更嚴格了，技術持續在突破，而光力科技自主研發的礦用分布式激光火情監測系統，正是對這道“安全必答題”的一次完美答卷。

整套系統將井下火情監控拆解為五大模塊，環環相扣：

一看態勢——一張動態圖，所有風險一目了然；
二查內因——采空區、煤柱氧化，激光精準捕捉；
三防外因——皮帶、機電硐室，溫度異常實時預警；
四強聯動——發現即處置，火情與滅火裝置智能聯動；
五守密閉——無人禁區，火情亦在掌控之中。

五大模塊，覆蓋井下火情的每一處死角，讓火情監控從“被動應對”走向“主動感知”。

而這一切的起點，就是那張打開系統后第一眼看到的圖。

“這張圖的核心，就是將井下所有的火情風險，一眼看全。” 光力科技的技術人員指著大屏這樣說。

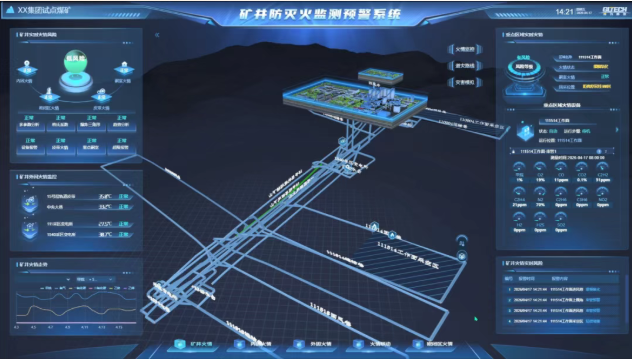

屏幕上，是一張會“呼吸”的礦井地圖——

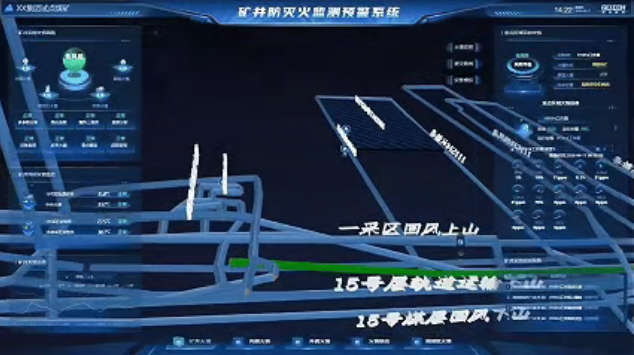

圖的中心位置，是一張通過三維建模技術立體呈現的井下巷道圖。采煤工作面上隅角、采空區、大巷皮帶、機電硐室……一個個火情重點監控區域，在圖上清晰可辨。

為什么這些地方是重點？

先說采煤工作面上隅角。這里是瓦斯最容易集聚的區域，也是遺煤緩慢氧化升溫的關鍵位置，采空區遺煤低溫氧化是導致上隅角一氧化碳濃度超標主要原因之一。一旦溫度和一氧化碳濃度持續升高，發火征兆就會出現——而這張圖上，上隅角的實時數據實時跳動，一旦異常，一眼就能看見。

再說采空區。采空區是煤礦內因火災的高發地帶，按照火情風險可劃分為“三帶”：散熱帶、氧化帶和窒息帶。一般情況下工作面向采空區深部延伸25-60m以里為氧化帶——這個區域恰恰是發火風險最高、監控難度最大的地段。傳統方式下，采空區的數據采集全靠巡檢員徒步采樣，周期長、盲區多；而在這張圖上，采空區每一米的溫度、氣體數據都在實時更新，哪里正在升溫，哪里接近臨界，一目了然。

最后說外因火災。煤礦井下的大巷皮帶、機電硐室是外因火災的高發區。皮帶長時間運轉，滾輪與皮帶摩擦容易產生火花；機電硐室內設備密集，一旦過熱，同樣可能引發火災。這些外因火災的監控點位，在這張圖上同樣被逐一標注，溫度數據實時更新，隱患無處藏身。

此刻，想必您已經知道了，“這張圖”的背后，意義重大。

光力科技的火情監控主機和設備，就部署在采煤工作面附近的機電硐室里。它們像一個個不知疲倦的“哨兵”，日夜值守，將采集到的數據源源不斷傳回地面。

圖上左側，顯示的是礦井實時火情風險監控區。采空區、密閉區、皮帶區……每一處的風險狀態都以“低風險”或“高風險”直觀呈現。點進去，還能從多參數分析、格式系數、爆炸三角形等多個維度深入研判——這相當于給每一個風險點都配了一位“智能分析師”。

圖的右側，聚焦重點區域的實時火情。這里清晰展示著每一處的風險等級、區域概況，以及火情監測設備的運行狀態——設備當前在哪個位置、執行到哪一步、何時測量的、實時數據是多少，一目了然。

圖的下方，顯示的是礦井火情走勢曲線。這套系統能夠監測甲烷、氧氣、一氧化碳等13種氣體參數。監測越全面，發火征兆越早捕捉。

點擊任何一個監測點，還能看到該區域的實時火情詳情：風險等級、區域概況、設備狀態、運行位置……所有信息一應俱全。報警列表里，報警時間、報警內容逐條列出，值班員再也不用在海量數據里大海撈針。

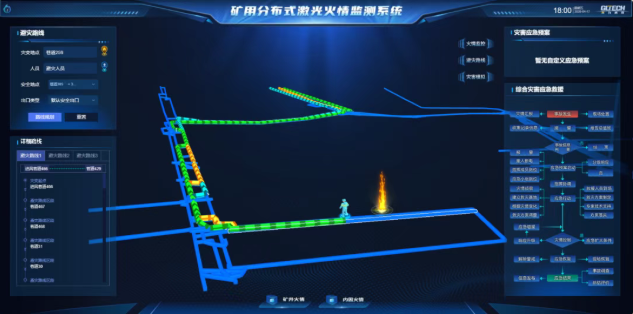

“這張圖”還有一個特別值得一提的功能——避災路線規劃。

《煤礦安全規程》明確規定，煤礦每年至少組織1次全員應急救援培訓，每半年至少組織1次應急演練。以便火災發生時人員能夠有序撤離，本系統的避災路線功能，正是為此量身打造的。

在發火之前，煤礦就可以利用“這張圖”模擬災害場景，規劃最優逃生路線，并存儲在系統中。一旦真正的火情發生，井上調度員可以根據實時火情位置和蔓延趨勢，迅速調用預設路線，通過應急廣播和通信調度系統，第一時間向井下人員發出撤離信號。從“規劃”到“調用”到“通知”，全流程打通。

這是一張會“思考”的地圖。它不只看清當下，還能預演未來。

有人說，煤礦安全靠的是兩條線：一條是井下礦工的經驗，一條是地面調度員的判斷。經驗需要積累，判斷需要數據。而光力科技的這“一張圖”，恰恰是把經驗和數據合二為一，讓“看見”不再是難題，讓“判斷”不再靠運氣。

從看不見到看得全，從看得全到看得懂——“這張圖”的背后，是光力科技對煤礦安全的敬畏，是對井下每一位礦工生命的承諾。

讓火情無處遁形，讓礦工與家人多一份安心。

（未完待續，下一期我們將聚焦GL火情監控系統針對內因火災的監控，帶您深入了解光力科技如何用激光技術捕捉采空區深處的“慢火”。）
